Az indukciós keményforrasztógépek kulcsfontosságúak különféle ipari alkalmazásokban, mivel precíz és hatékony módszert kínálnak a fémek összekapcsolására. E gépek hosszú távú teljesítményét és megbízhatóságát biztosító egyik kulcsfontosságú szempont a hűtőrendszerük. Ebben a blogban az indukciós keményforrasztó gépek beszállítójaként elmélyülök az indukciós keményforrasztó gépek hűtőrendszerének működésében.
A hűtés jelentősége az indukciós keményforrasztó gépekben
Az indukciós keményforrasztás az elektromágneses indukció elvén működik. Amikor a váltakozó áram áthalad egy tekercsen, az mágneses mezőt hoz létre. Ez a mágneses tér örvényáramot indukál a munkadarabban, ami viszont hőt termel az anyag elektromos ellenállása miatt. A keletkező hő rendkívül magas lehet, gyakran akár több száz Celsius fokot is elérhet.
Hatékony hűtőrendszer nélkül az indukciós keményforrasztógép alkatrészei, például az indukciós tekercs, a teljesítménytranzisztorok és a transzformátorok túlmelegednének. A túlmelegedés számos problémához vezethet, beleértve a hatékonyság csökkenését, az alkatrészek idő előtti meghibásodását és még biztonsági kockázatokat is. Ezért egy jól megtervezett hűtőrendszer elengedhetetlen az indukciós keményforrasztó gép teljesítményének és élettartamának fenntartásához.
A hűtőrendszer összetevői
Az indukciós keményforrasztó gépek hűtőrendszere általában több kulcsfontosságú elemből áll:
1. Hűtőfolyadék
A hűtőfolyadék az a közeg, amely elnyeli és elvezeti a hőt a forró alkatrészektől. Az általánosan használt hűtőfolyadékok közé tartozik a víz, valamint víz és glikol keveréke. A víz kiváló hűtőközeg a nagy fajlagos hőkapacitása miatt, ami azt jelenti, hogy jelentős hőemelkedés nélkül képes nagy mennyiségű hőt felvenni. A vízhez gyakran adnak glikolt, hogy csökkentsék a fagyáspontját, így alkalmassá válik olyan környezetben való használatra, ahol a hőmérséklet fagypont alá süllyedhet.
2. Szivattyúk
A szivattyúk felelősek a hűtőfolyadék keringtetéséért a rendszerben. Biztosítják a hűtőfolyadék folyamatos áramlását, ami a hatékony hőátadáshoz szükséges. Különféle típusú szivattyúkat használnak az indukciós keményforrasztó gépek hűtőrendszereiben, például centrifugálszivattyúkban. A centrifugálszivattyúk egy járókerék segítségével növelik a hűtőfolyadék sebességét, amely ezután nyomást hoz létre, hogy a hűtőfolyadékot a csöveken és alkatrészeken keresztül mozgassa.
3. Hőcserélők
A hőcserélők olyan eszközök, amelyek hőt adnak át a forró hűtőközegből egy hidegebb közegbe. Az indukciós keményforrasztó gépeknél általában léghűtéses és vízhűtéses hőcserélőket használnak.
A léghűtéses hőcserélők ventilátorok segítségével fújják át a levegőt egy sor bordán vagy csöveken, amelyeken keresztül a forró hűtőfolyadék áramlik. A hő a hűtőfolyadékból a levegőbe kerül, majd a lehűtött levegőt kivezetik. A léghűtéses hőcserélők viszonylag egyszerűek és kevesebb karbantartást igényelnek, de kevésbé hatékonyak magas hőmérsékletű környezetben.
A vízhűtéses hőcserélők viszont másodlagos vízforrást használnak a forró hűtőfolyadék hűtésére. A forró hűtőfolyadék egy sor csövön keresztül áramlik, és a másodlagos forrásból származó hidegebb víz ezek körül áramlik, elnyelve a hőt. A vízhűtéses hőcserélők általában hatékonyabbak, mint a léghűtésesek, különösen olyan alkalmazásokban, ahol nagy mennyiségű hőt kell elvezetni.
4. Hőmérséklet-érzékelők
Hőmérséklet-érzékelőket használnak a hűtőfolyadék hőmérsékletének és az indukciós keményforrasztógép kritikus alkatrészeinek ellenőrzésére. Visszacsatolást adnak a vezérlőrendszernek, amely azután szükség szerint módosíthatja a hűtőrendszer működését. Például, ha a hűtőfolyadék hőmérséklete egy bizonyos alapérték fölé emelkedik, a vezérlőrendszer növelheti a szivattyú vagy a ventilátorok sebességét a hűtőhatás fokozása érdekében.
Hogyan működik a hűtőrendszer
A hűtőrendszer működése a következő lépésekben írható le:
1. Hűtőfolyadék felszívódása
A kezdetben viszonylag alacsony hőmérsékletű hűtőfolyadékot az indukciós keményforrasztógép forró alkatrészei, például az indukciós tekercs körüli területekre szivattyúzzák. Miközben a hűtőfolyadék ezen alkatrészek körül áramlik, elnyeli az örvényáramok és más elektromos folyamatok által termelt hőt. A hő hatására a hűtőfolyadék hőmérséklete megemelkedik.
2. Hűtőfolyadék keringtetése
A szivattyú folyamatosan keringeti a felmelegített hűtőfolyadékot a csöveken keresztül a hőcserélő felé. A hűtőfolyadék áramlási sebességét gondosan szabályozzák annak biztosítására, hogy elegendő időt töltsön a forró alkatrészekkel érintkezve, hogy megfelelő mennyiségű hőt vegyen fel, miközben fenntartja a megfelelő áramlást a túlmelegedés elkerülése érdekében.
3. Hőátvitel a hőcserélőben
Amint a felmelegített hűtőközeg eléri a hőcserélőt, megkezdődik a hőátadási folyamat. A léghűtéses hőcserélőben a ventilátorok levegőt fújnak a forró hűtőfolyadékot tartalmazó bordák vagy csövek fölé. A hűtőfolyadék hője a levegőbe kerül, a lehűtött levegőt pedig a ventilátorok viszik el. A vízhűtéses hőcserélőben a forró hűtőfolyadék a csöveken, a másodlagos forrásból származó hidegebb víz pedig a csövek körül áramlik. A forró hűtőközegből a hő a hidegebb vízbe kerül, majd a lehűtött hűtőfolyadék készen áll arra, hogy visszakeringessze a forró alkatrészekhez.
4. Térjen vissza a Hot Components részhez
Miután a hűtőfolyadék lehűlt a hőcserélőben, visszaszivattyúzzák a forró alkatrészek körüli területekre, hogy megismételjék a hűtési ciklust. Ez a folyamatos ciklus biztosítja, hogy a forró alkatrészek hőmérséklete biztonságos és optimális tartományban maradjon.
Különböző típusú indukciós keményforrasztó gépek és hűtőrendszereik
Az indukciós keményforrasztó gépek szállítójaként számos modellt kínálunk, amelyek mindegyike saját hűtési követelményekkel rendelkezik.
Szegmens keményforrasztó gép
ASzegmens keményforrasztó gépszegmensek fűrészlapokra való keményforrasztására szolgál. Ez a gép gyakran nagy teljesítményszinten működik, és jelentős mennyiségű hőt termel. Ezért általában robusztusabb hűtőrendszert igényel, például vízhűtéses hőcserélőt nagy teljesítményű szivattyúval. A hűtőrendszernek képesnek kell lennie a keményforrasztási folyamat során keletkező nagy hőterhelés kezelésére, hogy biztosítsa a forrasztott kötések minőségét és a gép élettartamát.
Réz keményforrasztó gép
ARéz keményforrasztó gépréz alkatrészek keményforrasztására szolgál. A réz magas hővezető képességgel rendelkezik, ami azt jelenti, hogy a keményforrasztási folyamat során gyorsan átadható a hő. A rézforrasztógép hűtőrendszerének hatékonynak kell lennie a hő eltávolításában, hogy megakadályozza a réz alkatrészek és a gépelemek túlmelegedését. Egy jól megtervezett hűtőfolyadék keringtető rendszer és egy megfelelő hőcserélő elengedhetetlen az ilyen típusú gépekhez.

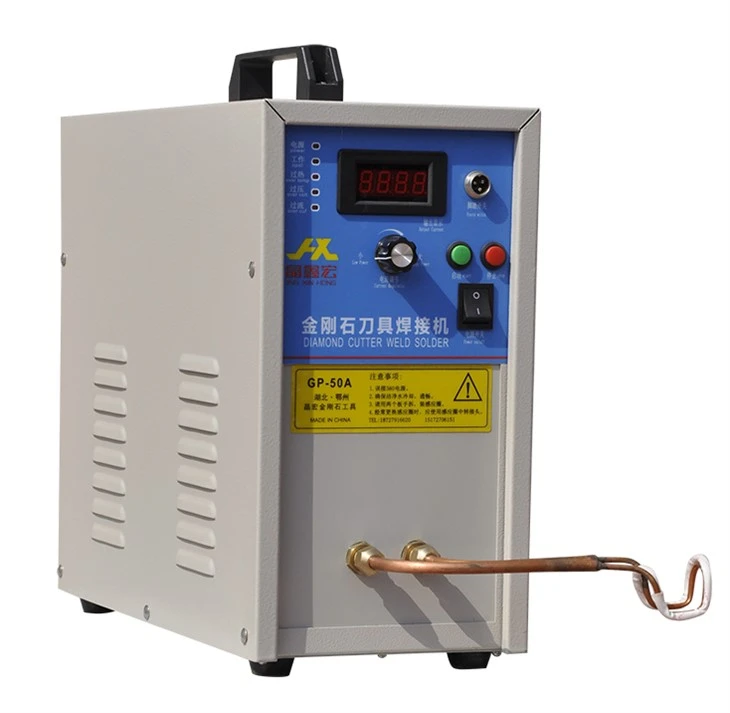

Hordozható pengeforrasztó gép
AHordozható pengeforrasztó géphelyszíni vagy mobil alkalmazásokhoz készült. Hordozhatósága miatt általában kompaktabb hűtőrendszerrel rendelkezik. A léghűtéses hőcserélő gyakori választás lehet az ilyen típusú gépeknél, mivel viszonylag könnyű és kevesebb karbantartást igényel. A hűtőteljesítmény azonban korlátozott lehet, ezért előfordulhat, hogy a gépet jól szellőző helyen kell üzemeltetni a megfelelő hűtés érdekében.
A hűtőrendszer karbantartása
A hűtőrendszer megfelelő karbantartása kulcsfontosságú az indukciós keményforrasztógép megbízható működéséhez. Íme néhány karbantartási tipp:
- Rendszeresen ellenőrizze a hűtőfolyadék szintjét: A hűtőfolyadék szintjét gyakran ellenőrizni kell, hogy megbizonyosodjon arról, hogy elegendő hűtőfolyadék van a rendszerben. Ha a hűtőfolyadék szintje alacsony, az szivárgást jelezhet a rendszerben, amelyet azonnal meg kell javítani.
- Tisztítsa meg a hőcserélőt: Idővel a hőcserélőben szennyeződés, por és törmelék halmozódhat fel, ami csökkentheti a hőátadási hatékonyságát. A hőcserélőt rendszeresen tisztítani kell ezen szennyeződések eltávolítása érdekében.
- Vizsgálja meg a szivattyúkat és a tömlőket: A szivattyúkat és tömlőket meg kell vizsgálni, hogy nincsenek-e rajta elhasználódás jelei, például repedések vagy szivárgás. Minden sérült alkatrészt azonnal ki kell cserélni a hűtőfolyadék szivárgásának elkerülése és a megfelelő keringés biztosítása érdekében.
Következtetés
Az indukciós keményforrasztógép hűtőrendszere a teljes működésének kritikus része. Létfontosságú szerepet játszik a gép teljesítményének, hatékonyságának és hosszú élettartamának megőrzésében, mivel megakadályozza az alkatrészek túlmelegedését. Az indukciós keményforrasztó gépek szállítójaként megértjük a jól megtervezett és megfelelően karbantartott hűtőrendszer fontosságát. Akár szüksége van aSzegmens keményforrasztó gép, aRéz keményforrasztó gép, vagy aHordozható pengeforrasztó gép, kiváló minőségű gépeket és szaktanácsadást tudunk biztosítani a hűtőrendszer karbantartásához. Ha felkeltette érdeklődését termékeink, vagy kérdése van az indukciós keményforrasztó gépekkel és azok hűtőrendszereivel kapcsolatban, kérjük, forduljon hozzánk bizalommal beszerzés és további egyeztetés céljából.
Hivatkozások
- ASM kézikönyv, 6. kötet: Hegesztés, keményforrasztás és forrasztás. ASM International.
- Indukciós fűtési kézikönyv. Inductoheat, Inc.
